Topologie
Topologia sieci
Schematyczny wygląd sieci komputerowej, określający sposób połączenia ze sobą urządzeń sieciowych. Topologia sieci określa sposób, w jaki urządzenia są połączone ze sobą, a także sposób, w jaki przesyłane są dane między nimi.

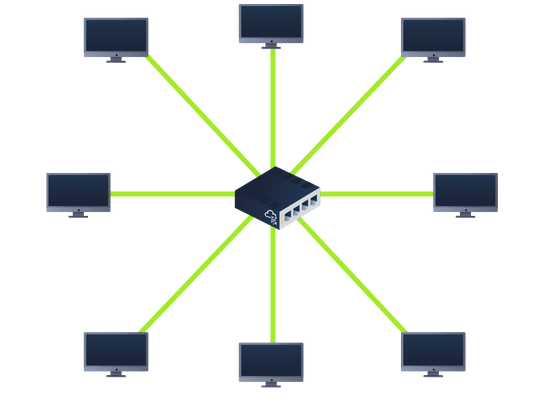

Topologia gwiazdy (Star Topology)
Urządzenia końcowe są połączone z jednym centralnym urządzeniem, które nazywane jest hubem lub switchem. W topologii gwiazdy każde urządzenie jest połączone z centralnym urządzeniem za pomocą osobnego kabla.
Uwaga!
- W przypadku awarii centralnego urządzenia, cała sieć przestaje działać.
W przypadku awarii jednego z urządzeń, pozostałe urządzenia w sieci nie są na to narażone.

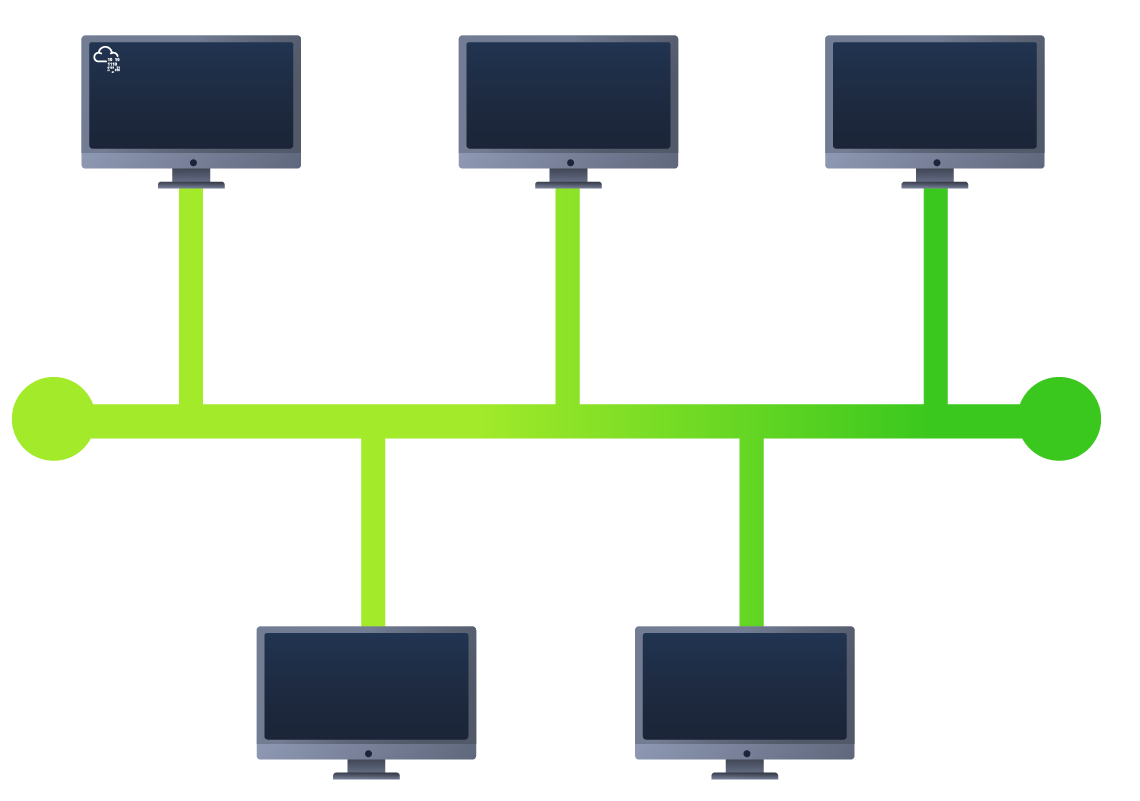

Topologia magistrali (Bus Topology)
W topologii magistrali wszystkie urządzenia są połączone z jednym kablem, który jest podzielony na sekcje, z których każda sekcja jest połączona z jednym urządzeniem.
Uwaga!
- W przypadku przerwania kabla, cała sieć przestaje działać.
- Sieć można przeciążyć w prosty sposób.

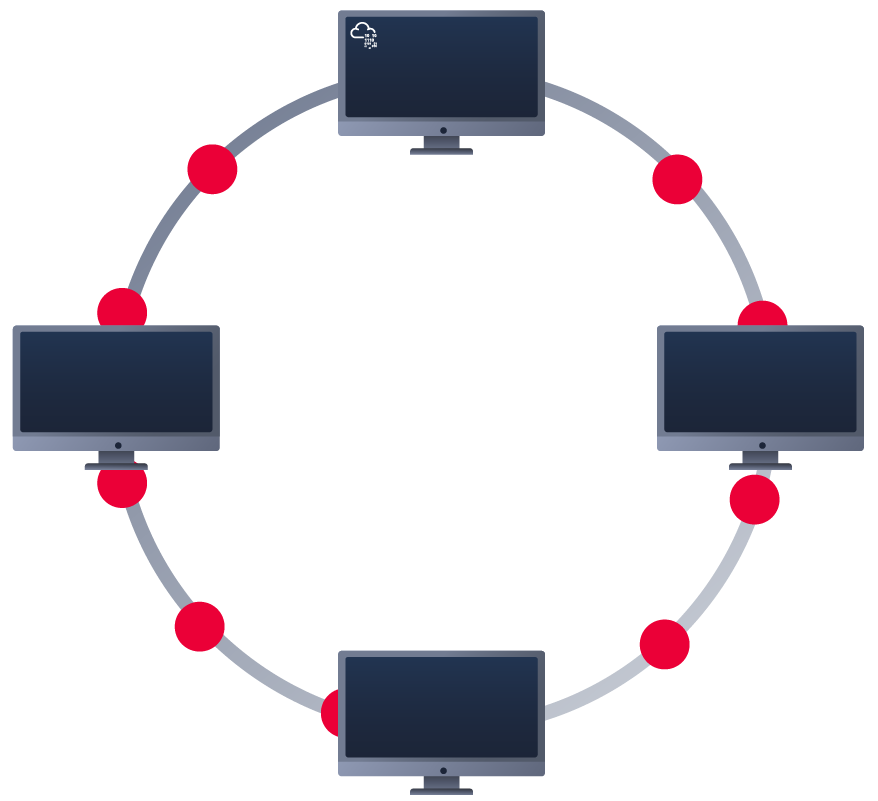

Topologia pierścienia (Ring Topology)
W topologii pierścienia każde urządzenie jest połączone z dwoma innymi urządzeniami, tworząc zamknięty pierścień. Dane przesyłane są w jednym kierunku, od jednego urządzenia do drugiego.
Uwaga!
- W razie przerwania połączenia między dwoma urządzeniami, cała sieć przestaje działać.
Podsumowanie
| Topologia | Zalety | Wady |
|---|---|---|
| Gwiazdy | - łatwa w konfiguracji | - awaria centralnego urządzenia |
| - łatwa w diagnostyce | ||
| - łatwa w rozbudowie | ||
| Magistrali | - łatwa w konfiguracji | - awaria kabla |
| - tania | - przeciążenie sieci | |
| - łatwa w rozbudowie | ||
| Pierścienia | - łatwa w konfiguracji | - awaria połączenia między dwoma urządzeniami |
| - łatwa w diagnostyce | ||
| - łatwa w rozbudowie |

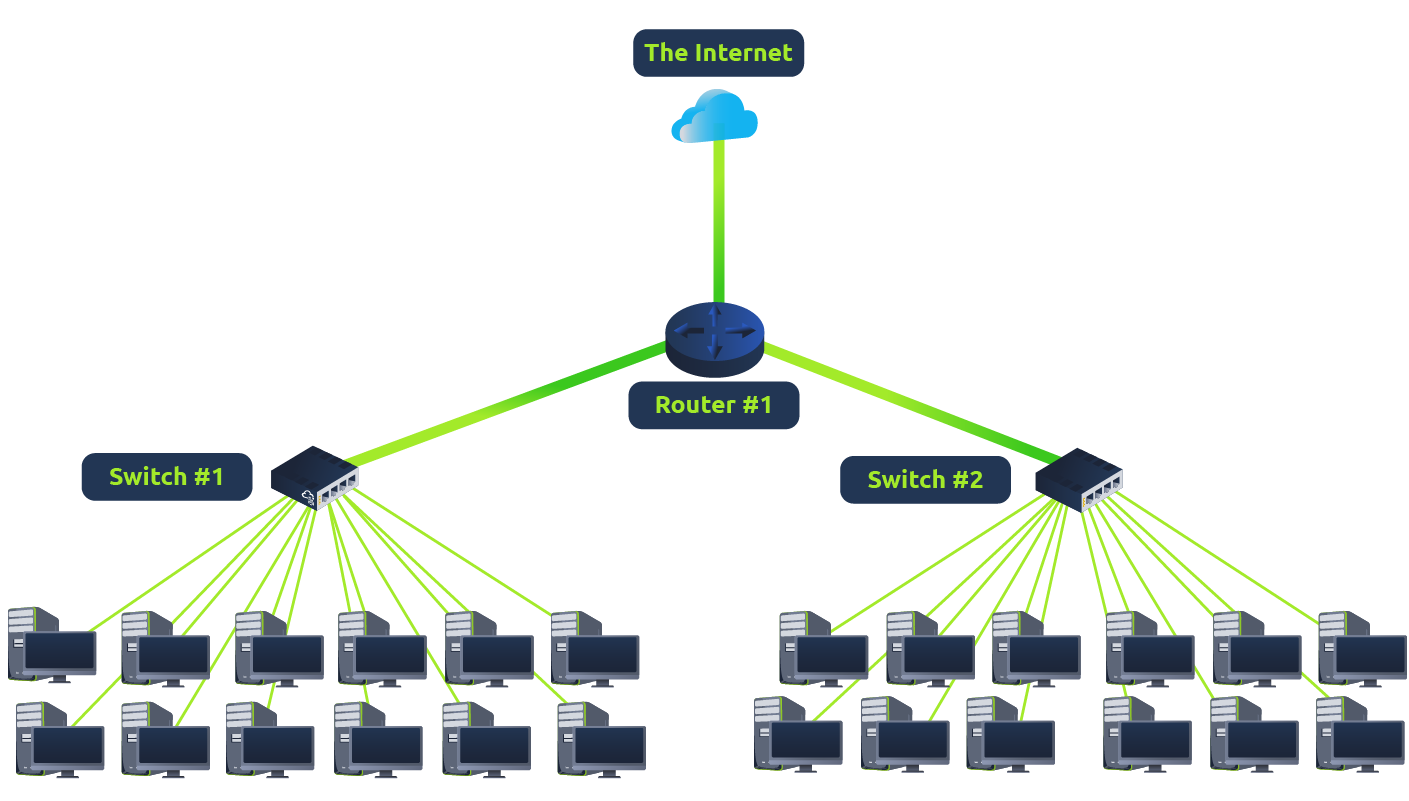

Co to jest switch?
To urządzenia sieciowe, które łączą wiele urządzeń (np.: komputery, drukarki) używając Ethernetu. Powszechnie spotykane są w dużych sieciach biznesowych, lub szkolnych. Mają wiele portów (4, 8, 16, 32, 64). W odróżnieniu od Huba, switch wie jakie urządzenie jest podłączone do którego portu, i przesyła dane tylko do odpowiedniego urządzenia, co znacznie zwiększa wydajność sieci.

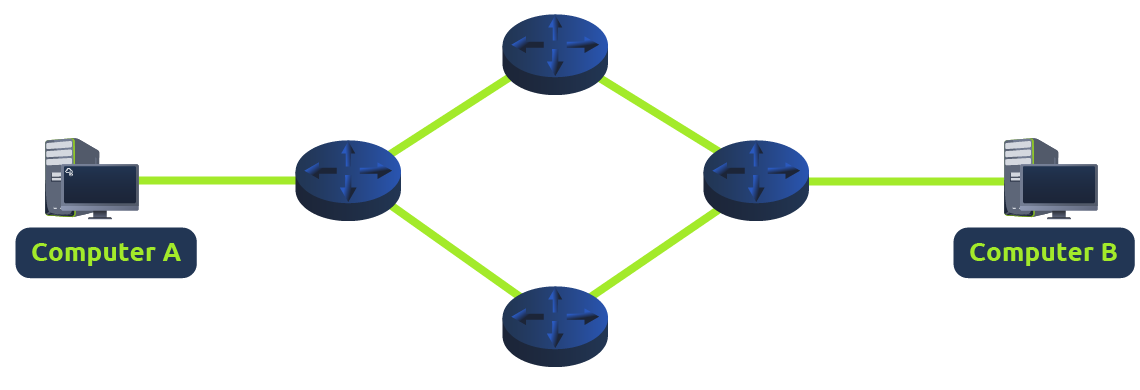

Co to jest Router?
Jego zadaniem jest połączenie sieci i przesył danych między nimi. Router robi to przy pomocy tabeli routingu, która zawiera informacje o tym, jakie urządzenia są dostępne w danej sieci, oraz jakie są najlepsze trasy przesyłania danych. Router jest użyteczny, gdy urządzenia są połączone z różnymi sieciami, np.: sieć lokalna z siecią internetową.
